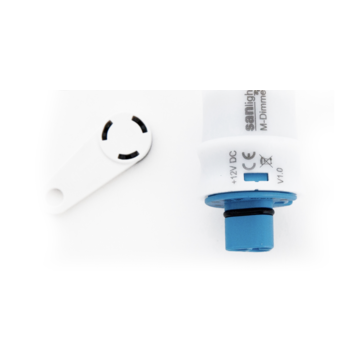

Sanlight Magnet Dimmer EVO Series

Es wird jeweils ein Magnetdimmer für jede Leuchte, welche gedimmt werden soll, benötigt.

Der M-Dimmer-Anschluss ist farbkodiert. Verbinden Sie den M-Dimmer (blaue Buchse) mit der blauen 3-poligen Buchse der LED-Leuchte.

Hinweis: da der M-Dimmer über einen Magneten ein-gestellt werden kann, sollten keine externen Magnetfelder in dessen Nähe sein. Zu Netzleitungen wird ein Mindestabstand von 30cm empfohlen.

Der M-Dimmer wird von der LED-Leuchte versorgt und ist nur aktiv, wenn auch die LED-Leuchte eingeschaltet ist.

Mit dem Magnetclip können 2 verschiedene Funktionen des M-Dimmers eingestellt werden. Dazu die jeweilige Seite des Clips ungefähr mittig an den Dimmer halten.

Temperaturbereich Dimmer: 0 - 70°C, versorgung +12V DC über LED-Leuchte, max. 20mA, keinesfalls an 230V AC anschlie8en.

Dimmeinstellung (weiße Seite zum Dimmer:

• 3 LEDs leuchten: 100%
• 2 LEDs leuchten: 80%
• 1 LED leuchtet: 60%
• keine LED leuchtet: 40%

Fade In aktiv (schwarze Seite zum Dimmer:
Beim Einschalten wird die Leistung der LED-Leuchte langsam erhöht. Die Lampe ist in ca. 5 Minuten von 10% auf 100% Leistung bzw. den jeweils ein-gestellten DIM Wert (z.B. in ca. 4 Minuten auf 80%, in 3 Minuten auf 60%

• Orange LED blinkt: fade in aktiviert, Leistung wird langsam erhöht
• Orange LED an: fade in eingeschaltet, aber nicht aktiv
• Orange LED aus: Sonnenaufgangssimulation deaktiviert

Maße Dimmer: 10,5 x 8 x 4

ACHTUNG:
Nur fur LED-Leuchten der EVO-SerieDieser M-Dimmer eignet sich ausschließlich für den Betrieb an folgenden Modellen der EVO-Serie: EVO 3-60, EVO 3-80, EVO 3-100, EVO 4-80, EVO 4-100, EVO 4-120, EVO 5-100, EVO 5-120, EVO 5-150

Keinesfalls an Leuchten mit Daisy-Chain Ausgang anschließen! Keinesfalls an sonstige Kabel / Verteiler anschließen!
